製品紹介

Σ system frame シグマシステムフレーム

建物用途

積載荷重が軽く、比較的壁が多く入る住居系建物に適しております。例えば、賃貸マンション・アパート・分譲マンション・サービス付高齢者住宅・有料老人ホームなどの高齢者施設など。

建物規模

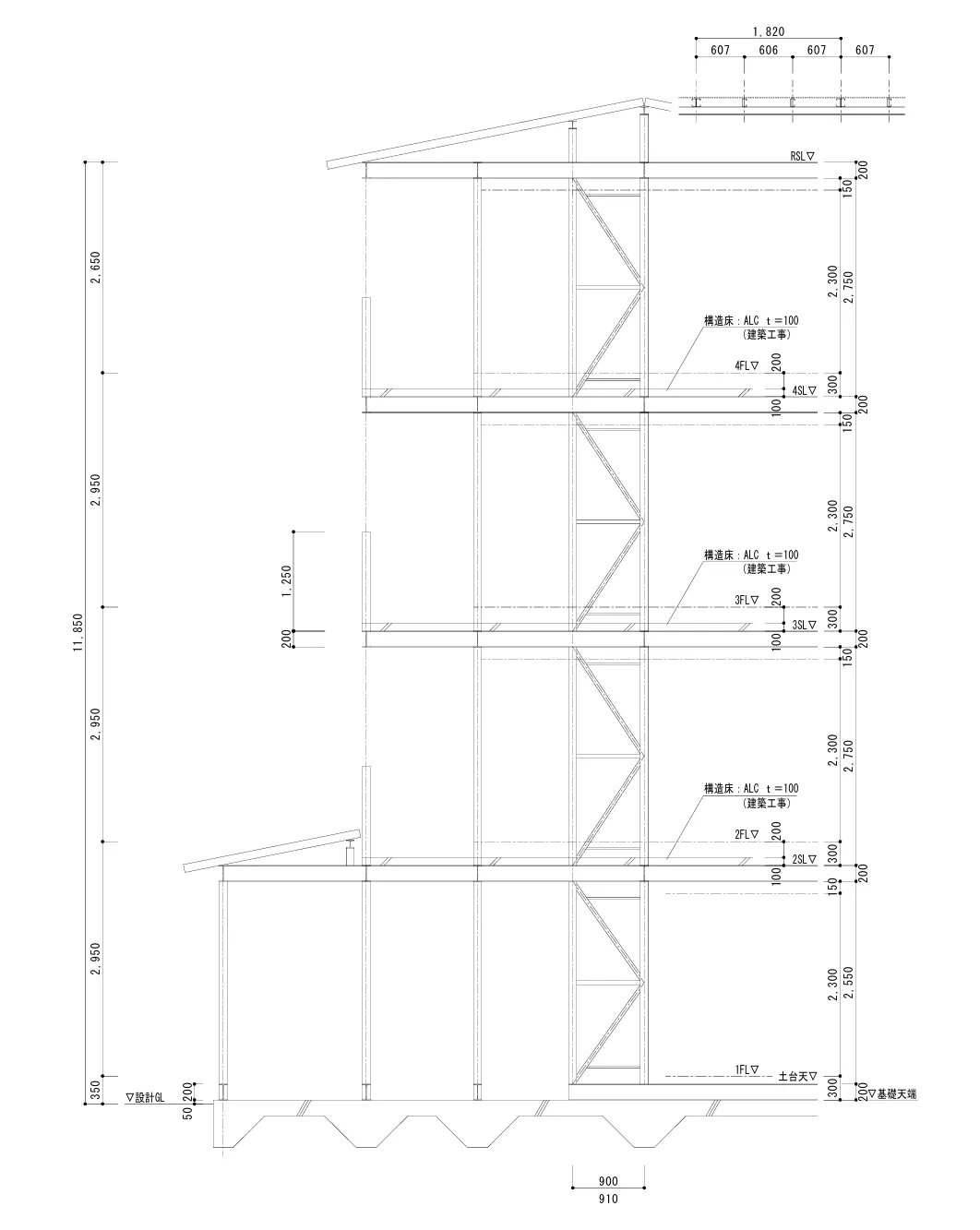

平面上は構造で安全が確認される範囲内では無制限であるが、高さ方向は最大4階までとなります。

FEATURES

シグマシステムフレーム３つの特徴

01 居住スペースの拡大

02 建物の軽量化

03 狭小地施工が可能

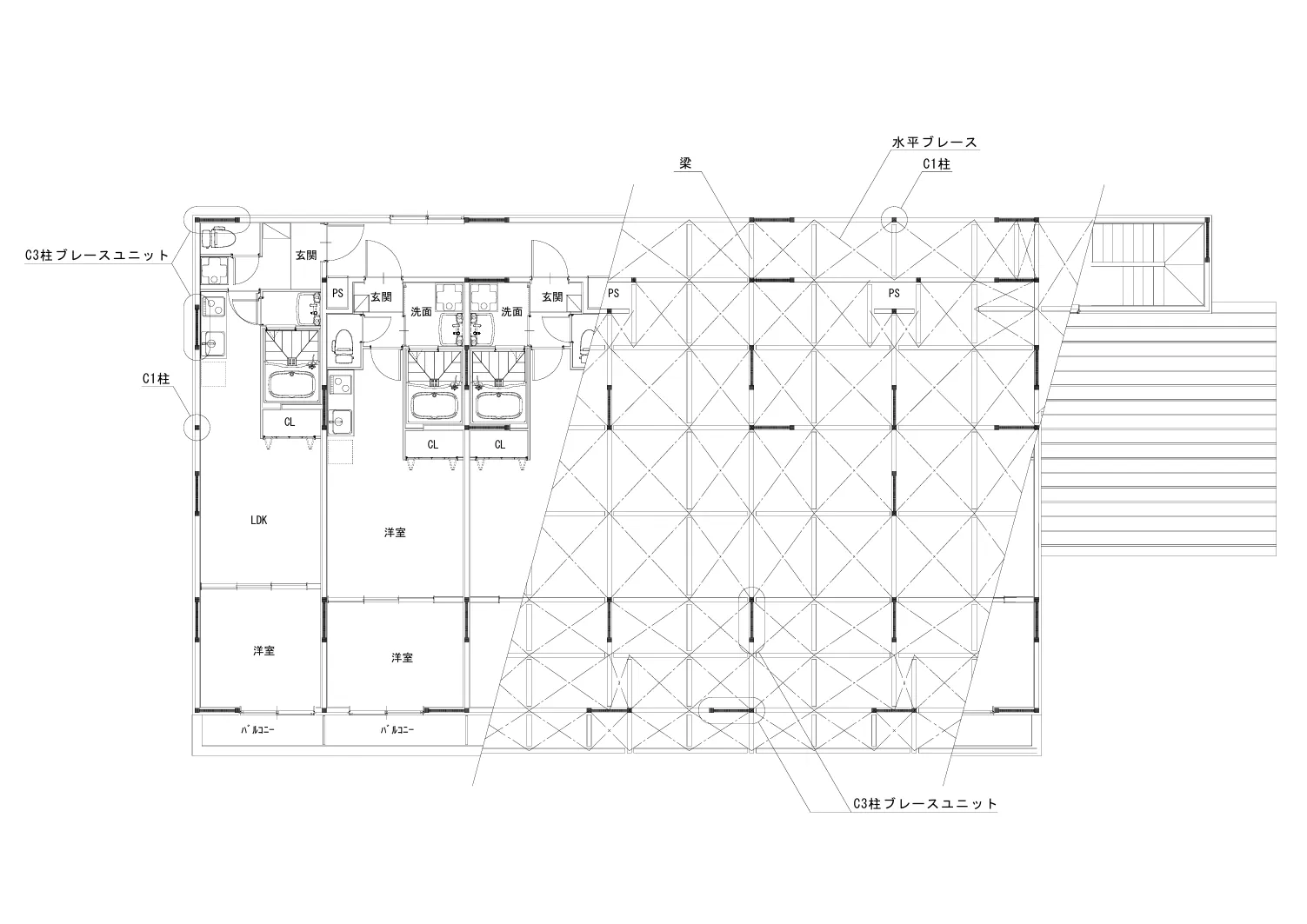

居住スペースの拡大

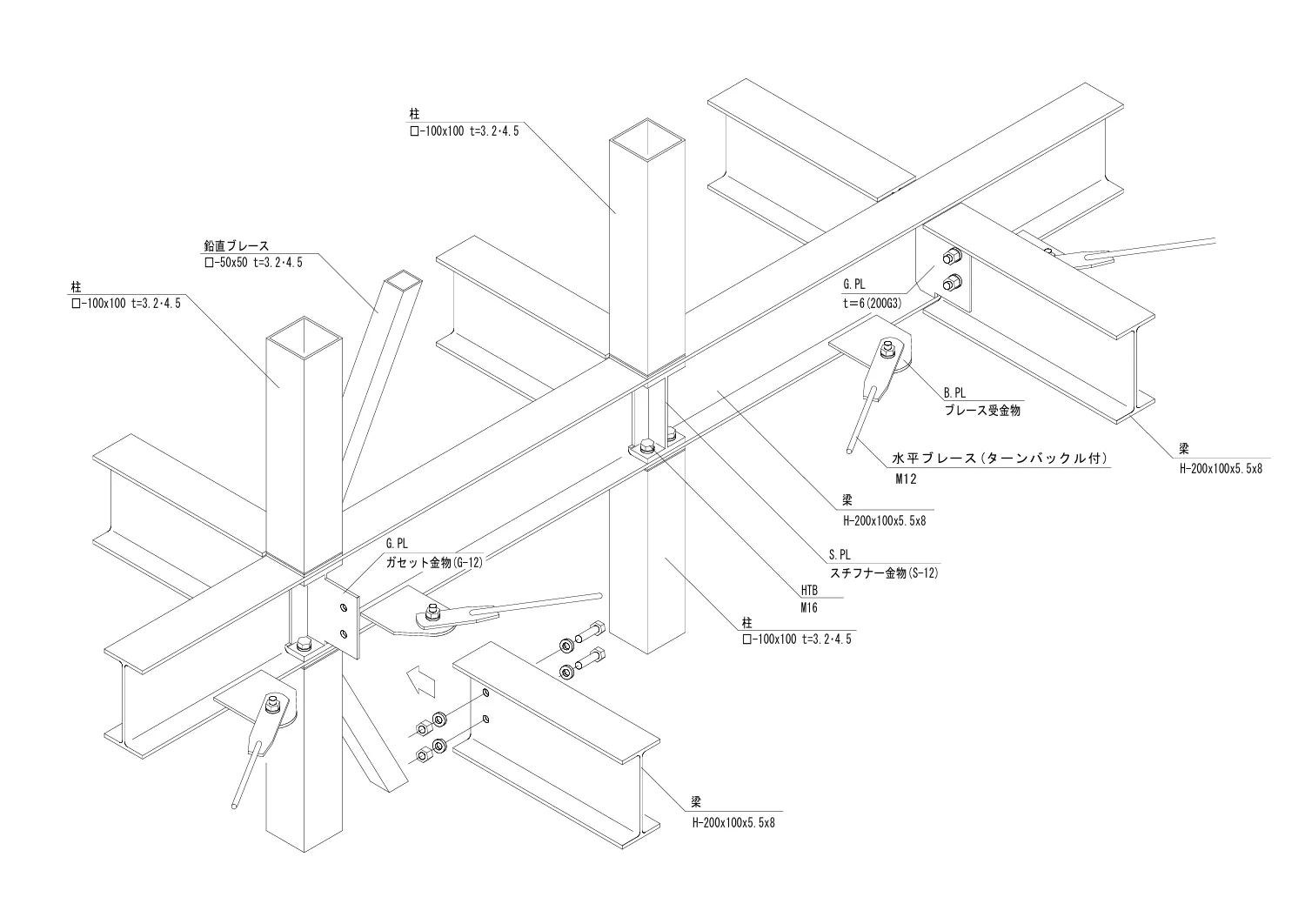

柱や梁の外径サイズを壁の厚さに納まるようにすることにより、鉄骨ラーメン構造のような柱型によるデッドスペースは無くなり、居室部分の面積が広く取れます。柱100mm角、梁幅100mmとなり、ここに外装材と内装材の厚みが壁厚となります。

建物の軽量化

床をALC、屋根を金属屋根にすることにより、建物が軽量化されます。重さが軽ければ地震にも強く、鉄骨造でありながら木造のように基礎も小さく設計することが可能となります。また、地盤改良も軽減できる構法となります。

狭小地施工が可能

梁勝ちの構造なので柱長さが各階毎となり部材を短くすることが可能となり、2t車での運搬が可能となります。逆ベタの基礎とすることにより、クレーン車を基礎内に配置する建方工事が可能となります。

MATERIALS

主要部材

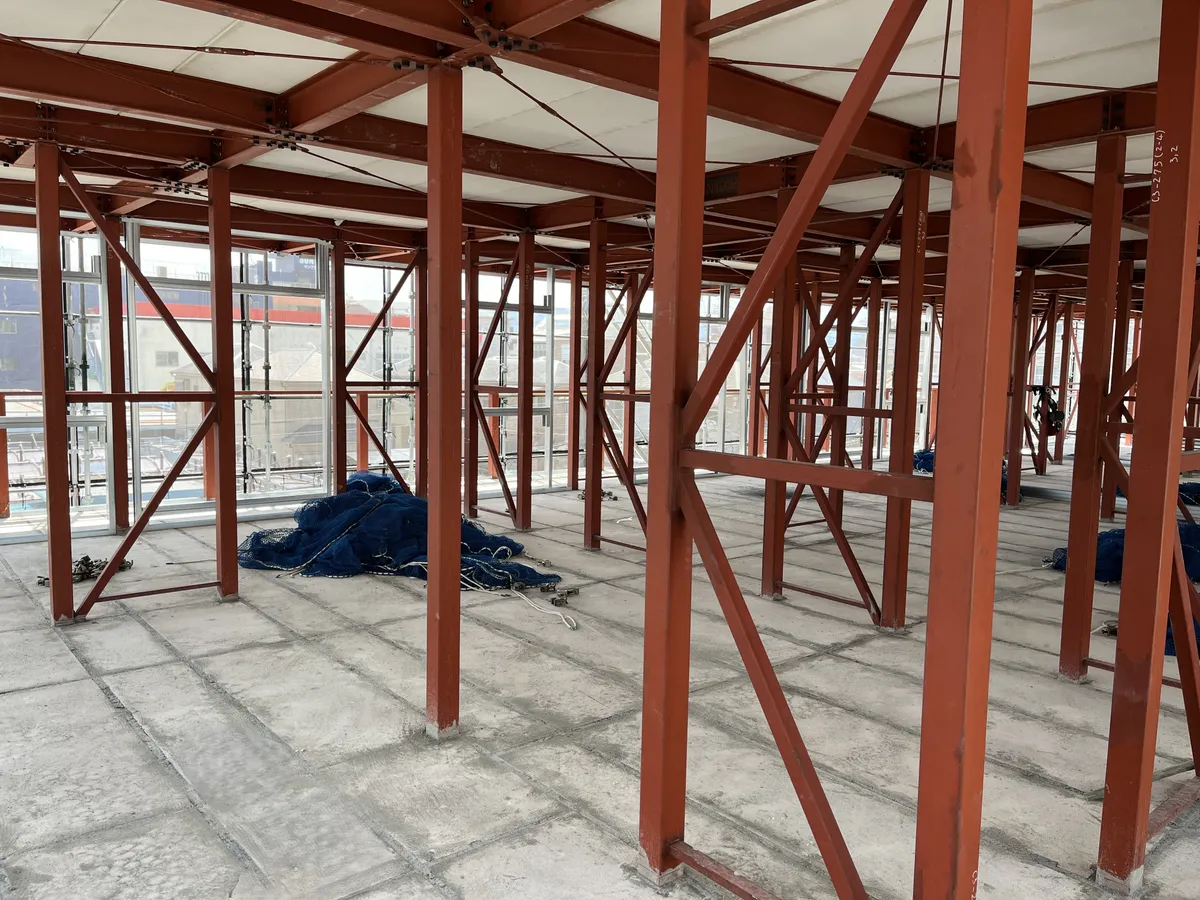

C3柱ブレースユニット

柱

□-100x100x3.2・□-100x100x4.5

鉛直ブレース

□-50x50x3.2・□-50x50x4.5

材質

一般構造用角形鋼管　JIS材（JIS G 3466） STKR400

標準仕上げ

鉛・クロムフリーさび止めペイント（JIS K5674/1種）

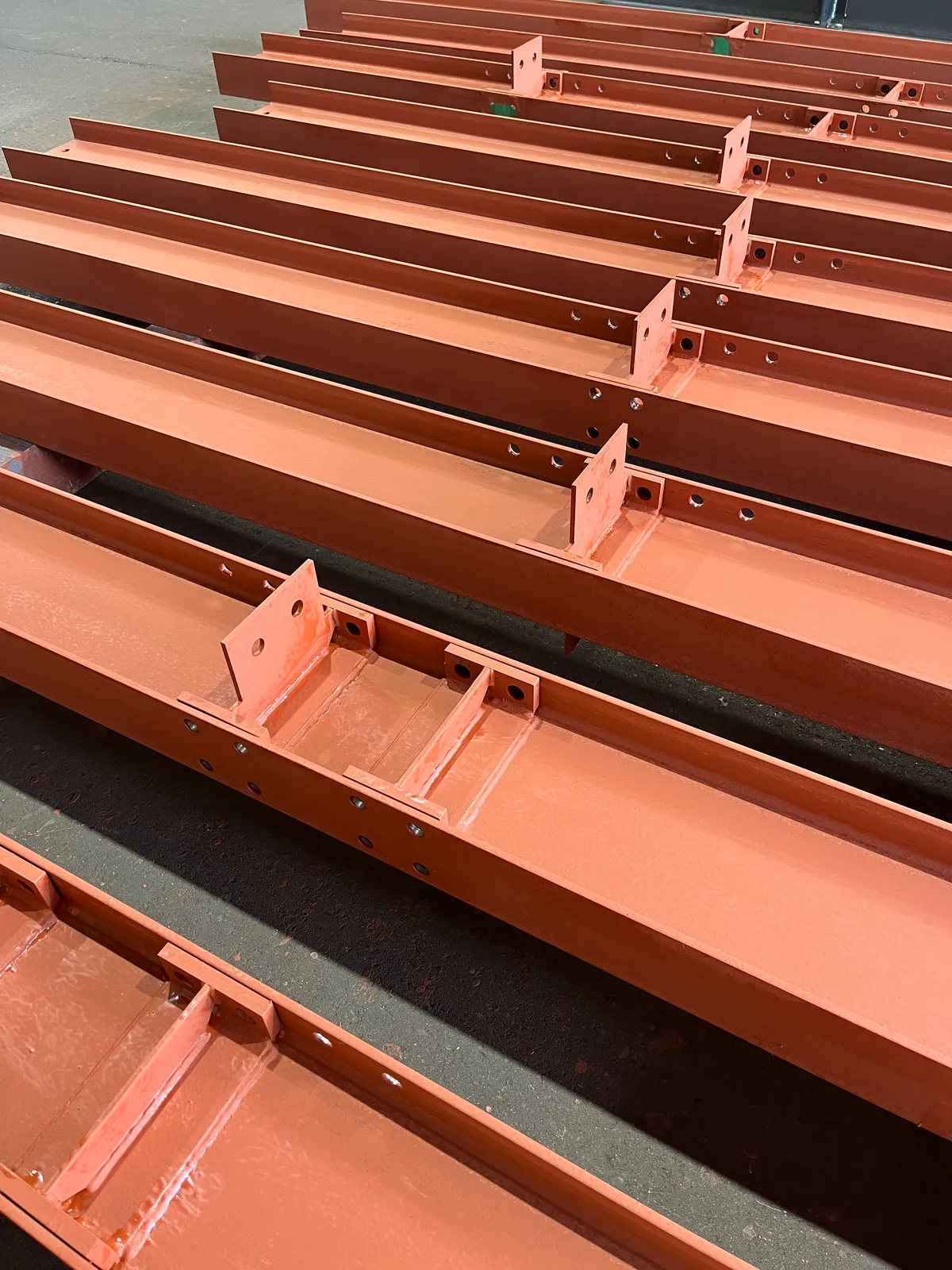

梁

標準梁

H-200x100x5.5x8

小梁など

H-100x100x6x8

梁(ロングスパン)

H-200x200x8x12

材質

一般構造用圧延鋼材　JIS材（JIS G 3101）SS400・一部SN490B
